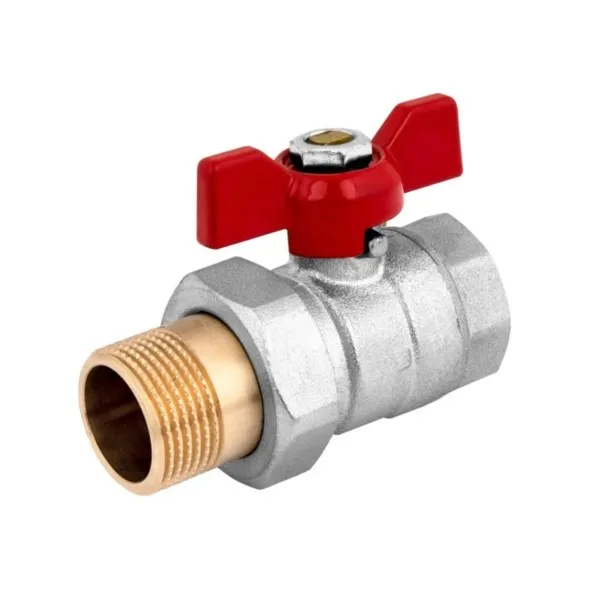

Kugelhahn 1″ Verschraubung AG Stopfbuchse Flügel Perfexim PHA-005 00-005-0250-000 – 2658

Beschreibung

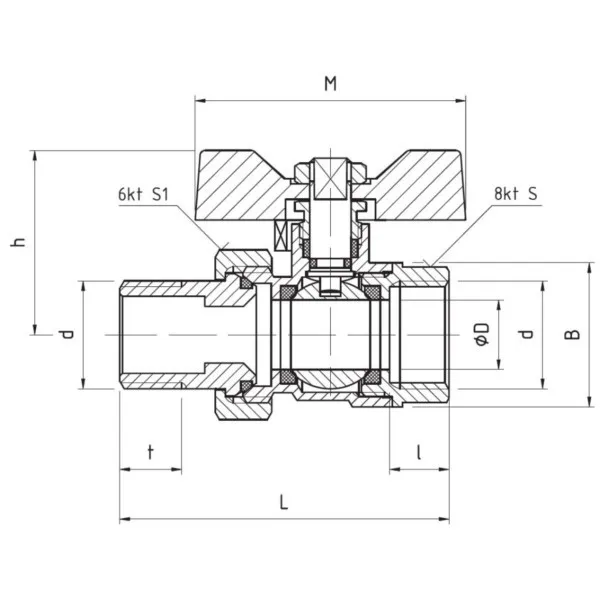

Technische Daten:

Größe: 1″
DN: 25
d: G1
∅D: 23,0 mm
L: 88 mm
l: 14 mm
t: 13 mm
h: 45,0 mm
B: 41,5 mm
S: 37,5 mm
S₁: 46 mm
M: 64 mm

Parameter:

• T_max: 150°C
• T_min: -30°C
• P_max: 3,0 MPa
• GW/GZ nach: ISO 228

Material:

• Gehäuse, Einschraubteil: Messing CW617N mit außenliegender Nickelbeschichtung.
• Kugel: Messing CW617N mit Chrombeschichtung.
• Spindel und Stopfbuchse: Messing CW614N.
• Dichtung der Kugel und Spindel: PTFE (Teflon).
• Griffe: Kohlenstoffstahl mit PVC-Beschichtung in Rot oder Blau oder Aluminium mit roter oder blauer Lackierung.
• Anschlussstück: Messing CW617N.
• Mutter: Messing CW617N mit Nickelbeschichtung.
• Dichtung des Anschlussstücks: O-Ring-Dichtung – NBR.
