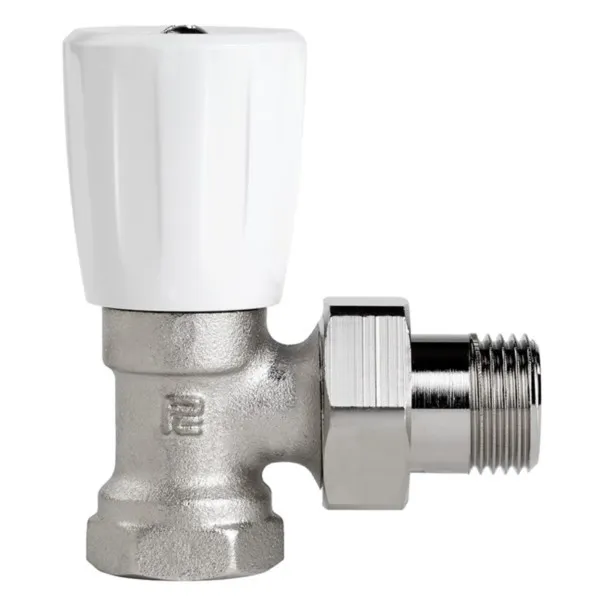

Heizkörperventil 3/4″ Eckform Pintossi+C 23836034

Beschreibung

Technische Daten

Durchmesser 3/8 Zoll
Gehäusematerial Messing
Stiftmaterial Messing
Schraubenmaterial Messing
Schwanz- und Muttermaterial Messing
Dichtungsmaterial NBR (Nitrilkautschuk)
Handradmaterial ABS-Kunststoff
Maximale Betriebstemperatur 100°C
Maximaler Betriebsdruck 10 bar

Beschreibung der Zeichnung

A – 31,5 mm
B – 37 mm
C – 38 mm
D – 57 mm
E – 26,5 mm
F – 83,5 mm
G – 3/4 Zoll
H – 11 mm
I – 3/4 Zoll
J – 63,5 mm
