Beschreibung
Technische Daten
Tmax: +120°C
Tmin: +1°C
Pmax: 1,0 MPa (10 bar)
Gewinde nach: ISO228
Gehäuse, Verbindungsstück: CW617N Messing mit vernickelter Beschichtung.
Griff, Stift: CW614N Messing.
Verbindungsstückmutter, Stiftmutter: CW614N Messing mit vernickelter Beschichtung.
Dichtung für Griff, Stift, Verbindungsstück: O-Ring-Dichtung – NBR.
Dichtung für Stiftmutter: technische Faser.
Sicherungsring: Federstahl.
Handrad: ABS-Kunststoff.
Möglichkeit zur Umrüstung des Regelventils auf Absperrventil.
Mehrfache Absicherung gegen Leckagen am Griff und Stift.
Sicherung des Griffs gegen unbeabsichtigtes Herausdrehen.
Möglichkeit zum Austausch der Dichtungsringe nach deren Verschleiß.

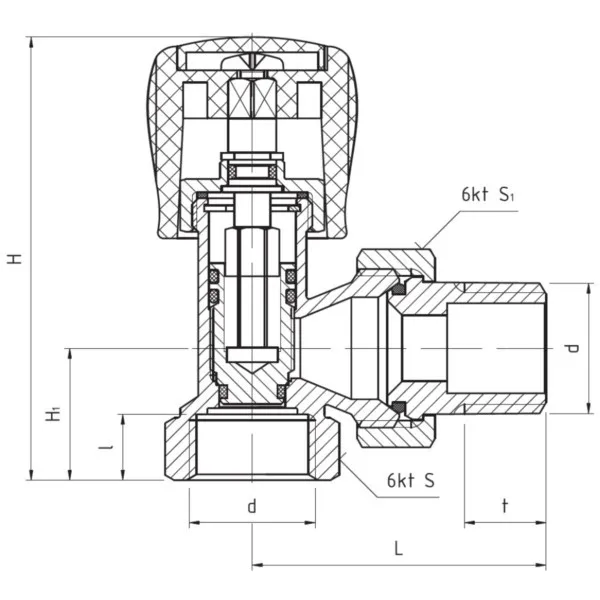

Zeichnungsbesc hreibung
DN: 15
d: 1/2″
L: 51 mm
l: 11 mm
t: 12 mm
H: 75 mm
H1: 22 mm
S: 26 mm
S1: 30 mm
